conceptos clave

100 base T:  es uno de los tipos de red en el ámbito del consumo y la pequeña empresa.

Armario de comunicaciones: es el lugar donde se conectan los equipos electrónicos para que ninguna persona no autorizada no pueda tocar y modificar la instalación.

AWG:  (American Wire Gauge) es el diámetro del hilo que lleva el cable. Esto viene marcado en la funda del cable con las iniciales AWG

BUS: es el medio por donde pasan los paquetes de confirmaron.

Comprovador de red LAN: es un aparato que se utiliza para comprobar que la instalación esta bien mediante unos LED que tiene el comprobador.

Conector F: son los conectores para el cable coaxial

Conector RJ-45: es el conector para los cable ethernet

Crimpadora: Herramienta para insercion y corte de los pares de cable del cable ethernet.

Ethernet: en la actualidad es una topología en estrella, siendo la mas moderna la conexión lógica punto a punto.

Etiquetadora:  sirve para etiquetar los puertos de un panel de parcheo

FTP: cable de par trenzado apantallado

Internet: es el conjunto de redes de comunicacion descentralizado que utiliza la familia de protocolos TCP/IP

Latiguillo: es un cable de red con dos conectores RJ-45 macho en sus extremos, con las mismas conexiones en ambos

MAU: es un dispositivo multi-puerto del equipamiento en el que se conectan las estaciones de trabajo

Patch panel: es un panel con varias bocas(conector RJ-45) juntas, es como si fueran varias rosetas de red una al lado de otra.

Pigtail:   un cable con conexión en un solo extremo

Punto de acceso inalámbrico: dispositivo donde se conectan los dispositivos mediante una red inalambrica (router)

Red inalambrica: donde los dispositivos se mandan información mediante frecuencias.

Roseta de red: conexión en red de elementos apantallados

Router: dispositivo donde se conectan los dispositivos mediante una red inalambrica.

SMA: Otro tipo de conexión  con cable coaxial es la de los routers inalámbricos y los puntos de acceso cuyo conector es mas pequeño.

Smartphone: teléfono celular con pantalla táctil que permite a un usuario conectarse a internet.

STP:  Cable de par trenzado apantallado, cada uno de los ares y el conjunto de ellos.

Switch:  nos permite conectar varios equipos, uno por cada boca(puerto) de conexion formando una red Ethernet con cable de pares trenzados y conectores RJ-45.

UTP: Cable de par trenzado sin apantallar

WI-FI: red donde se conectan los dispositivos inalambricamente

WiMAX: el punto de acceso inalámbrico donde se hace la conexión de router o wifi

conectores para cable coaxial

En estos equipos se suelen utilizar un conector denominado de tipo F macho, cuyo aspecto se muestra en esta imagen:

como se mustra en la imagen:

Así como su colocación en un cable coaxial adecuado. El conector al que se une es el F hembra,mostrado en la  misma imagen.

Si ponemos en cada extremo de un cable coaxial un conector de tipo F macho,tendremos un latiguillo RF(radiofrecuencia).

Existen otros tipos de conectores para cables coaxiales, pero se utilizan en instalaciones de infraestructuras comunes de telecomunicaciones(ITC)

Para pelar el cable coaxial, además del pelador utilizado en los cables de pares encontramos otros modelos como los mostrados en la imagen

Están diseñados específicamente para este tipo de cable , y en algunos modelos se regula su diámetro de pelado.

Al ponerse el conector F macho en el extremo del cable, hemos de tener cuidado de que el hilo central no haga no haga contacto con el propio conector F pues, en ese caso , se haría un cortocircuito y el cable no funcionaria.

Podemos emplear un  cúter, similar a los mostrados en la imagen

para pelar el cable, pero con mucho cuidado y siempre siguiendo las normas de uso, que se expone a continuación:

-No poner los dedos en la dirección en la que avanza la cuchilla, ni tampoco la mano del compañero.

-No interrumpir a un compañero que esta cortando, ya que al distraerse, podría producirse un accidente.

-Cuando no se utiliza,guardar siempre la hoja en el interior del cúter(alguien podría apoyarse sobre ella y cortarse) y colocar el cúter en su sitio.

-Cambiar la hoja del cuter cuando este deteriorada o corte poco. Para ello , cortar el extremo con unos alicater

-No usar el cuter con las manos humedas y mantenerlo siempre limpio

-Sujetar correctamente los objetos que puedan moverse al realizar el corte

Otro tipo de cable coaxial es la de los routers inalámbricos y los puntos de acceso cuyo conector es mas pequeño y se llama SMA concretamente el SMA reverse que podemos ver en la imagen

cuanto valen los conectores:


herramienta para pelar el cable

cabe coaxial

El cable coaxial sirve para unir la antena al punto de acceso inalambrico o router tipo wi-fi, o de otra tecnologia inalambrica como wimax,siempre que dicha antena no este acoplada al propio punto de acceso o router

El cable coaxial para wi-fi tiene una impedancia característica de 50 omios, por lo que hay que buscar uno de ese valor y posteriormente, buscar unas perdidas(atenuación). Uno muy común es el RG=58, cuyas perdidas son de 0,8dB por metro de cable.

Impedancia:es la oposición que presenta un cable al paso de la corriente eléctrica en radiofrecuencia

El decibelio (dB) es la unidad en que se mide la perdida de un cable o la ganancia de antena.

Cuanto vale 1m

patch panel

Es un panel de varias bocas(conectores RJ- 45 hembra) juntas,es como si fueran varias  rosetas de red una al lado de otra. Los hay de 16 bocas, 24,32,48... siendo los mas comunes de 24 y 48 bocas.

En la parte trasera del panel vienen identificadas la correspondencia con las bocas delanteras,con objeto de realizar las conexiones adecuadamente. Ademas, vienen marcados los colores de los hilos que van conectados en cada sitio.



A la hora de conectar el cable al patch panel podremos utilizar cable apantallado tipo STP o RTP, teniendo, en este caso, los elemenmtos preparados para el cable con la pantalla metalica.Podemos observar que la clavija RJ-45 tiene una parte metalica en la que va conectada la pantalla, y la boca RJ-45 hembra lleva una conexion que hace contacto en la parte metalica de la clavija

Etiquetado

Una vez conectado el panel de parcheo y la roseta de red, es coveniente su etiquetado, es decir, marcar la roseta y el panel de parcheo con el mismo nombre para saber a que cable pertenece cada uno. Se etiqueta tanto el cable como la boca del panel.

 Cuanto vale una etiquetadora?

 Cuanto vale un patch panel?

TUTORIAL



roseta

Vamos a realizar ahora la conexion de la roseta de red y la de panel de parcheo.Estas son las conexiones fijas del cableado, ya que una vez hechas, no se tocan, salvo que se detecte algun tipo de averia y haya que cambiar de ubicacion alguna toma de red.

Para realizar la conexión del cable a estos elementos, necesitamos una nueva herramienta de inserción y corte para conector IDC(conexión por desplazamiento del aislante),ya que la conexión se realiza insertando el hilo sin pelar entre unas cuchillas que lleva la parte de conexiones de la roseta y el lado de conexiones del panel de parcheo, introduciéndose las cuchillas entre el aislante;así se realiza la conexión.

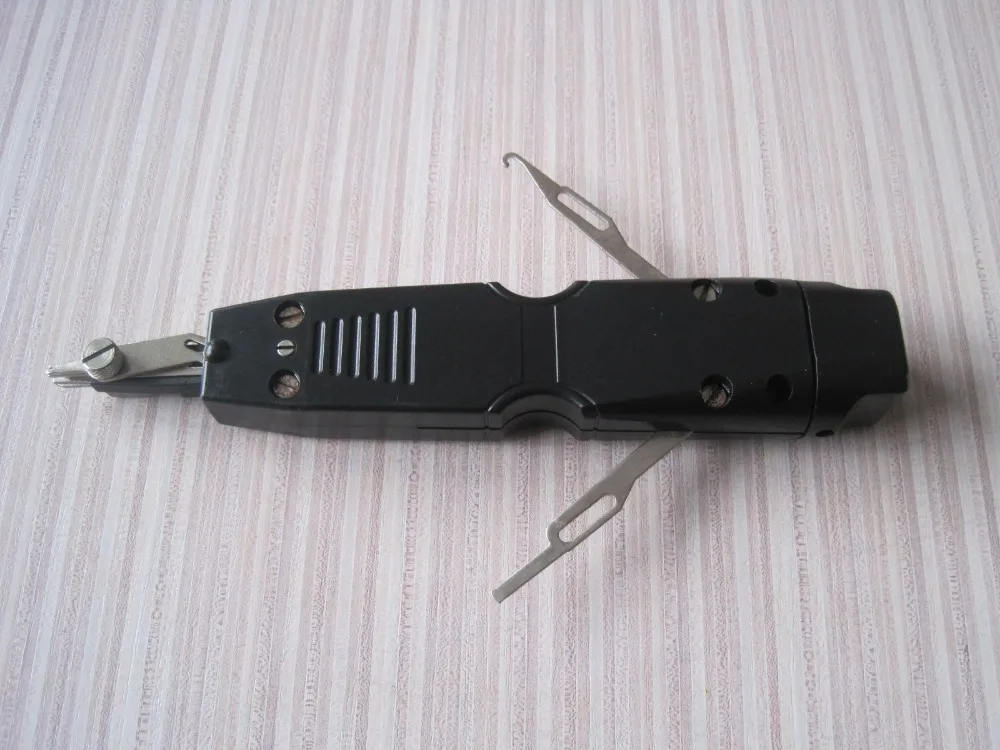

1. La primera tenemos una herramienta que inserta el hilo y lo corta con tijera,incorporando además unos accesorios para extraer el hilo por si hubiese insertado erróneamente.

2. La segunda, tenemos una herramienta de insercion e impacto. Tiene una cuchilla intercambiable que se extrae y se coloca de la otra posicion, de forma que por una solo se inserta el hilo y por la otrra se inserta y se corta el hilo.

Donde comprar

TUTORIAL

RJ-45 TODO LO QUE DEBES SABER

La acción de sellar los cables con el RJ-45 se llama crimpar y para esto es necesario una crimpadora. Los cables en el RJ-45 tienen que ir en la siguiente posición empezando de izquierda a derecha:

- blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco marrón, marrón.


Y una vez pelado el cable se separan los pares de cables y se cortan nivelados y se insertan hasta el fondo en el RJ-45.

En caso de no tener crimpadora podemos utilizar un cúter pero solo para pelar el cable.A la hora de pelar el cable hay que hacerlo con cuidado porque puedes pelar los pares de cable enseguida.

Una vez montados los cables en el RJ-45 quedan asi :
