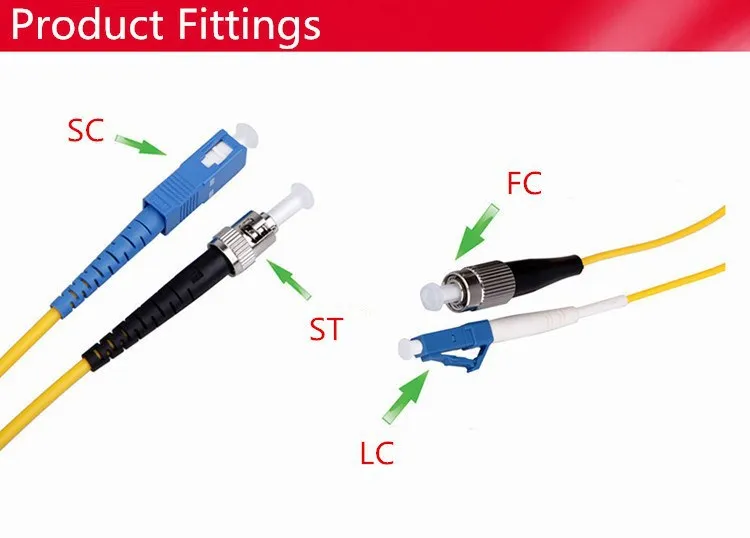

en la imagen podemos ver conectores tipo ST SC FC y LC . Llevan un tapón para tapar la salida de la fibra cuando no se utiliza, para no tocar con los dedos en ningún momento, porque , en ese caso, dejaría de funcionar dicha conexión por presentar muchas perdidas , al no dejar pasar de forma limpia los rayos de luz que se transmite a traves de ella.
-El conector ST: ha sido el mas utilizado en la conexiones de fibras óptica; sin embargo, hay en día esta en desuso, aunque sigue funcionando en muchas instalaciones. Tiene unas perdidas de insercion de 0,3.
Precio: 4,90 Donde comprar
- El conector SC: es un conector cuadrado, a diferencia del ST, que es redondo. Los conectores SC han sustituido poco a poco a los ST, fundamentalmente en el cableado de redes locales, sobre todo por ser mas fáciles de conectar, tener mayor densidad de integración ( se puede poner mas conectores SC por unidad de longitud) y permitir el uso de dos canales uno de transmisión y otro de recepción emparejados. Tiene una perdida de insercion típicas de 0,25 dB.
Precio0,25 Donde comprar
-El conector FC: en un conector redondo, pero a diferencia del ST, en lugar de ir a bayoneta, va enroscado y la punta es un poco mas corta. Se utiliza en monomodo . Tiene perdidas de insercion típicas de 0,25 dB.
Precio:1,61 Donde comprar
-El conector LC: es un conector cuadrado, similar al SC. Tiene un sistema de extracción como el RJ-45 y una longitud también similar. Tiene unas perdidas de insercion de 0,1 dB.
Precio: 0,58 Donde comprar
En el mercado podemos encontrar latiguillos mezclados es decir que en un extremo trae un conector SC y en el otro por ej un conector ST . Como muestra en la siguiente imagen:
Tambien existen los denominados rabillos o pigtail, que son un trozo de cable de fibra óptica con un conector en un extremos, y otro extremo libre para hacer la conexionen el interior de un panel de parcheo en una caja de derivación, dotados de hembras pasamuros; se utilizan habitualmente para la terminación de dos extremos de los enlaces de fibra óptica.
Los tipos de pulidos suelen ser PC y APC, aunque también existen otros.
Si la terminación de fibra se mira con el microscopio y no esta limpia porque no transmitirá bien la información, hemos de limpiarla con un alcohol isopropiloco, y es necesario pulirla, para lo que hay unas lijas especiales que se muestran el la imagen de abajo:
Alcohol
Donde comprar
Lija
Donde comprar
